哪些因素影響標(biāo)線逆反射值？（二）

　　哪些因素影響標(biāo)線逆反射值?(二)

　　2018-04-10 中國道路標(biāo)線

　　影響標(biāo)線逆反射值的因素

　　涂料性能

　　1、色度

　　施工時如選用不同的涂料，而采用同一種玻璃珠時，標(biāo)線涂料的白度越高，其逆反射值就越高，反之亦然。

　　2、標(biāo)線表面狀況

　　標(biāo)線施工后如過于光亮，可能造成光線形成鏡面反射，鏡面反射的后果是白天在陽光照射下使標(biāo)線顯得極為刺眼，給駕駛員晃眼的感覺;晚上又使燈光在鏡面反射后遠(yuǎn)離駕駛員，不能回到駕駛員視線中，讓標(biāo)線顯得更暗。所以施工完的標(biāo)線無論是反光或不反光標(biāo)線，都不要形成太好的光澤。

　　3、涂料成膜后的致密性

　　涂料成膜后如比較松散或涂料中有較多氣泡、較大顆粒的顏填料等就會使光線的回歸反射在多種界面反復(fù)折射，造成部分光線損失降低回歸反射效果;常規(guī)熱熔道路標(biāo)線反光亮度不及其他常溫涂料就是此原因。

　　4、內(nèi)混玻璃珠的分層

　　具有內(nèi)混玻璃珠的涂料雖然在生產(chǎn)時混合比例是達(dá)到標(biāo)準(zhǔn)了，但施工時由于重力的影響，涂料中的玻璃珠在標(biāo)線固化過程中是逐步向下層沉降的，從而造成內(nèi)混玻璃珠在固化成型的標(biāo)線中分布的不均勻，直接結(jié)果是標(biāo)線面撒玻璃珠磨損掉后，內(nèi)混玻璃珠裸露量逐漸增多，然后穩(wěn)定，也就造成標(biāo)線的逆反射值有個最低點(diǎn)然后回升并穩(wěn)定的結(jié)果。

　　施工因素

　　1、玻璃珠的撒布量

　　玻璃珠的撒布量要適度，太少，則反光點(diǎn)少標(biāo)線反光亮度差;太多則不易形成回歸反射，因玻璃珠撒布過多時就容易形成珠子摞珠子現(xiàn)象，造成光線在玻璃珠之間反復(fù)折射，從而使光線在幾次折射后不能回到駕駛員眼中，出現(xiàn)標(biāo)線發(fā)暗的現(xiàn)象。前一個問題好理解，后一個問題雖然在施工中經(jīng)常遇上，但說起來還真有些不好理解，這里通過圖例來加以分析說明。面撒玻璃珠的量太多，在局部易于形成下圖中所示情況，即玻璃珠在涂膜中嵌入程度較小，進(jìn)入玻璃珠的光線在“2”的位置不是玻璃珠-涂料界面，而是玻璃珠-空氣界面，光線在這里會發(fā)生折射，而不是上述的反射，因而不能形成良好的回歸反射。

　　2、玻璃珠的嵌入程度

　　經(jīng)研究，玻璃珠在嵌入標(biāo)線55%-67%時，射入的光線幾乎能完全發(fā)生回歸反射。在某種程度上說，玻璃珠在涂膜中的嵌入程度與發(fā)生回歸反射的強(qiáng)度具有一定的函數(shù)關(guān)系

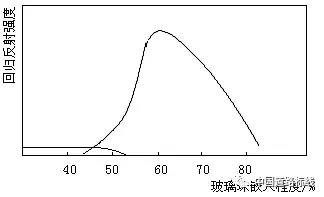

　　從上圖可見，對于一顆單一的玻璃珠，當(dāng)玻璃珠的嵌入程度在50%以下，則能形成的回歸反射的效果極差，光線幾乎完全透穿玻璃珠而發(fā)生折射;當(dāng)玻璃珠的嵌入程度在60%左右時，此時的回歸反射的效果最佳;當(dāng)嵌入程度再增加，回歸反射的效果逐漸下降，這是因?yàn)檫M(jìn)入玻璃珠的光線數(shù)量也在隨玻璃珠嵌入程度的增加而減少。

　　待續(xù)!
